| 玻璃板液位計 |
| 產品型號：RHG5 |
|
|
概述：
HG5型玻璃板液位計是按原化工部HG5-1364～1370-80標準生產的適用于直接指示各種塔 、罐 、槽、箱等容器內介質液位 。
在儀表上下閥內裝有安全鋼球 ，當玻璃板意外破損時，鋼球能在容器內壓力的作用下 ，自動關閉液流通道 ，以防止液體繼續外流。
|
特點：
●直讀式 、讀數精確 、可靠
●結構簡單、維修方便
●使用安全 、耐用 |
結構原理：
根據連通其原理 ，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度 。
儀表閥桿密封填料采用柔性石墨壓環 ，密封性能可靠。 |
|
主要技術參數：
測量范圍（安裝中心聚L）：300、500、800、1100、1400、1700mm
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20～+200℃
鋼球自動關閉壓力：≥0.2MPa
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
|
型號規格： |
|
|

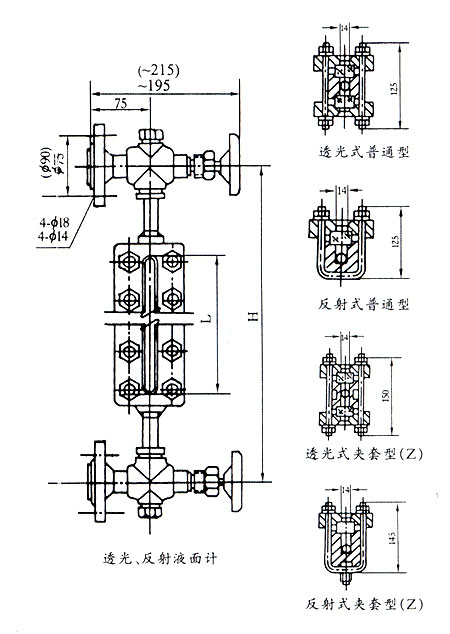

外形尺寸：
|
 |
|
液面計規定標記：
|
名稱
|
型號
|
規格
|
標準號
|
備注
|
|
液面計
|
A(B)T25-Ⅰ，
A(B)T25-Ⅱ，
A(B)T25-ⅠZ，
A(B)T25-ⅡZ，
|
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法蘭(A)按HGJ46-91
②凸面法蘭(B)按HGJ47-91 DN20，PN2.5MPa
③工作壓力：2.5MPa
|
|
液面計
|
BT64-Ⅰ，
BT64-Ⅱ，
BT64-ⅠZ，
BT64-ⅡZ，
|
|
HG5-1365-80
|
①凸面法蘭(B)按HGJ47-91
DN20，PN6.3MPa
②工作壓力：6.3MPa
|
|
液面計
|
|
|
HG5-1366-80
|
①凸面法蘭(B)按HGJ47-91
DN20，PN4.0MPa
②工作壓力：4.0MPa
|
|
液面計
|
R6-Ⅲ
|
304
|
HG5-1367-80
|
工作壓力：0.6MPa
|
|
液面計
|
R6-Ⅰ
R6-Ⅱ
|
304
|
HG5-1368-80
|
|
|
液面計
|
R-Ⅲ
|
304
|
HG5-1369-80
|
|
液面計
|
R-Ⅰ
R-Ⅱ
|
304
|
HG5-1370-80
|
|
|
標記示例：
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800毫米
標志：AT25-ⅡZ/L=800mm HG5-1364-80
|
 |
