| STG型智能時差超聲波流量計 |
產品類型：流量計 |
|
|
概述：
STG型智能時差式超聲波流量計直接采用原裝進口芯片，在測量精度、可靠性 、穩定性、使用功能和壽命等方面有了新的突破 ，是大管徑測量的佳選擇 。
與國外其他產品相比：
交貨快，價格便宜 ，使用簡便 ，售后服務更可靠。
與國內其他產品相比：
·安裝使用簡捷 ，無須停流截管 。
·價格不隨口徑變動，尤其大口徑 ，更為明顯 。
·儀表系數僅與管道以及聲道幾何尺寸有關，可用干法標定 。 |
功能特點：
1.超聲波流量計可作非接觸測量 ，可以在沒有停流截管的條件下安裝。這個是超聲波流量計在工業用流量儀表中具有的獨特特點 ，因此可作移動（非定點固定安裝）測量 ，適用于管網流動狀況評估測定 。安裝費用低，且安裝維護不影響正常供水 。
2.超聲波流量計為無流動阻擾測量 ，無額外壓力損失，可測量非導電性液體 ，是水廠和污水處理計量首選儀表 ，是對電磁流量計的一種補充。超聲波流量計的儀表系數可從實際測量管道及聲道幾何尺寸計算求得的 ，可采用干法標定 。
3. 超聲波流量計適用于大型圓形管道和矩形管道且原理上不受管徑限制，其造價基本上與管徑無關 。對大型管道帶來方便 ，并且在許多無法實現流量校驗的現場可儔考慮選擇超聲波流量計。
4. 可視菜單式界面操作 ，使用更方便簡捷 ，功能更強大。
5. 記錄功能：日 、月 、年流量累計功能可記錄前64天、前64月 、前5年的累計流量 ；上斷電管理功能可記錄前64次上電和斷電時間。
6. 優化的智能信號自適應處理 ，無需任何電路調整 ，并加快了流量的響應時間，精度理高更方便 。
7. 采用特殊設計及工藝 ，強抗干擾性，可適用工業環境 。
8. 測量 水 、海水、酸堿液 、食物油 、汽煤柴油、原油 、酒精等 ，廣泛用于自來水、環保 、發電廠供暖 、冶金 、礦山、石油 、化工 、食品、醫藥 、造紙 、鋼鐵等工礦企業，并應用于節能監測 |
測量原理： |
|
當超聲波在液體中傳播時，探頭1發射的超聲波脈沖被探頭2所接收，同時，探頭2也發射超聲脈沖，探頭1接收，則順流方向聲波傳播速度會增大，逆流方向則減小，同一傳播距離就有不同的傳播時間，利用傳播時間之差與被測流速之關系求取流速，進而得出流量，其關系式如下： |
|
技術參數： |
被測介質 |
水 |
測量管徑 |
外夾式DN15～DN3000（分小號 、中號和大號探頭3種）
插入式DN≥50（造應鋼管有內襯 、鑄鐵管和水泥管）
兀型管段式DN10～DN50
標準管段式DN50～DN1000 |
精確度 |
外夾式和插入式1.0級（±1.0％R）
兀型管段式和標準管段式0.5級（±0.5％R） |
重復性 |
≤0.2℃ |
測量功能 |
正、反向流量 |
管道材質 |
鋼管、不銹鋼管 |
管道內襯材料 |
水泥灰漿 |
直管段長度 |
上游≥10D，下游5≥D ；距泵出口處≥30D |
工作環境 |
溫度：主機-10℃～70℃ ；探頭-30℃～110℃
濕度：主機85％RH，探頭可浸入水中（水深≤3米） |
主機各類 |
固定壁掛式 、固定盤裝式 、手持式、便攜式 、防爆型
探頭等安裝方式 外夾式 、插入式、管段式 |
輸入信號 |
4～20mA（或0～20mA）負載電阻≤1KΩ
頻率1～10Hz
累積量脈沖信號（正、反向、凈流量及熱量）
報警
RS-232接口（可選配RS-485或CAN總線） |
其它功能 |
記憶查詢功能，可查詢?nèi)赵履昀鄯e量、斷電來電時間次數
補償功能，可選擇自動或手動補償累積量
定量包裝即批量控制功能
網絡工作方式等 |
供電電源 |
交流220VAC；直流24VDC（或12VDC、36VDC）；
低壓交流≤36VAC |
功耗 |
dΠBT4
|
主機外形及尺寸 |
固定壁掛式192X251X80mm；盤裝式160X80X250mm
手持式100X66X20mm；便攜式285X100X180
防爆型285X265X90 |
主機重量 |
固定壁掛式約3kg；盤裝式約1.5kg；手持式約0.5kg |
被測介質 |
水、海水、酸堿液、食物油、汽煤柴油、汽煤柴油、原油、酒精等能傳播超聲波的均勻液體 |
測量管徑 |
DN20-DN6000 |
測量功能 |
正、反向流量、凈流量、熱量 |
管道材質 |
碳鋼、不銹鋼、鑄鐵、鋁、PVC、玻璃鋼、混凝土 |
直管段 |
上游≥10D |
管道內襯(如有 |
沙漿、橡膠 |
被測介質流速范圍 |
0.1-12m/s（擴展流速0-30m/s） |
被測介質溫度 |
探頭耐溫-30℃～100℃（高溫控頭定做） |
精度等級 |
±1.0% |
控頭安裝方式 |
外縛式、插入式（帶壓安裝≤2.5MPa） |
探頭個數 |
兩個（單聲道） |
主機 |
固定式（墻壁掛安裝），便攜式（交直兩用，內置充電電池） |
輸出方式 |
4-20mA或0-20mA，頻率信號12-9999Hz,0-20VDC |
輸入信號 |
2路4-20mA（液位變送器或溫度變送器） |
脈沖輸出 |
正、反、妝流量及熱量累計繼電器或OCT輸出 |
報警輸出 |
繼電器，OCT |
供電電源 |
交流220V±15%，45-60Hz，直流12V |
主機功耗 |
5W |
顯示方式 |
背光式液晶顯示 |
斷電保護 |
斷電自動保護，上電自動測量（64次） |
故障診斷 |
上電自檢 |
累積量查詢 |
5年、64個月、64天 |
工作環境 |
主機溫度-20℃～+60℃；濕度90%RH
控頭濕度：98%RH(40℃),可浸水工作（短期） |
外形尺寸 |
固定式270×190×185，便攜式400×200×210 |
儀表重量 |
固定式3g,便攜式6kg |
大距離 |
主機與探頭≤300米 |
打印機 |
微型打印機（便攜式主機帶） |
|
正確選型： |
■如何正確選型： |
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有相當多的故障是儀表的錯誤選型的安裝而造成的，請?zhí)貏e注意。 |
■收集數據 |
1、被測流體名稱
2、大流量、小流量
3、高工作壓力(插入式探頭有此要求)
4、高溫度、低溫度
5、管道材料
6、管道內襯材料(如有)
7、管外徑(或管壁厚度)，管內徑 |
■ 確認管徑與流量(流速范圍0.1-12m/s),(擴展流速0-30m/s) |
|
| ■如何選擇防護等級：
|
探頭安裝在現場管道上，根據周圍環境不同，防護等級有以下2種：
● IP65：防噴水型，允許水龍頭從任何地方向對傳感器噴水，噴水壓力為30KPa，出水量為12.5L/s，距離為3m。
● IP68：潛水型，長期工作在水中。
防護等級應根據實際情況來選擇 |
■如何選擇附加功能：
|
● STG系列固定主機已帶LCD顯示（英文）
，可顯示瞬時流量 、累計流量、流速或瞬時熱量 、累計熱量 。
● STG系列固定式主機有以下輸出功能：
模擬信號：4-20mA或（0-20VDC）
頻率信號：1～10KHZ
脈沖信號：OCT或固體繼電器輸出累計量
報警信號：（蜂鳴器或開關輸出）：
1.探頭接收不到或接收到的超聲波信號太差
2.流量計設進入正常狀態
3.流量上、下限報警
4.流量反向
5.頻率信號超量程
可編程定量包裝（或批量控制）功能
● 手持式超聲波流量計 ， 用以臨時管網檢測 ，或現場實流標定其他流量計。
● 需要與計算機通訊 ，則可選用RS-232或RS-485通訊口 。 |
菜單地址 |
 |
安裝方式 |
■ 固定壁掛式主機接線： |
|
■如何選擇安裝方式： |
|
超聲波探頭共有V方式，Z方式和插入式三種安裝方式
● V方式(聲波反射式)當管道為新管道
，內無污垢銹蝕現象，且管徑較小，DN<150時，建議采用。
● Z方式(聲波直傳式)當管道為新管道，內無污垢銹蝕現象，且管徑較大，DN>120時，建議采用。
● 插入式
運用于：1.管道內壁銹蝕或結垢嚴重；2.鋼管內襯沙漿水泥等；3.水泥管；4.鑄鐵管等
● 探頭外帖式有V方式和Z方式兩種，插入式探頭安裝方式一般用Z方式。
● V方式和Z方式如下圖所示： |
|
|
■ 如何選擇測量點： |
超聲波流量計的安裝在所有的流量計安裝中是為方便簡捷的，但為了保證測量精度 ，測量點應選擇管路部分，一般應遵循下列原則：
1、選擇充滿液體的直管段 ，如管路的垂直段（流向由下向上為好）或充滿液體的水平管道（整個管路中低處為好） ，在安裝與測量過程中，不得出現非滿管情況 ；
2 、測量位置應選在探頭上游有大于10D和下游有5D直管段處；
3 、測量點選擇應盡可能遠離泵 、閥門等設備，避免其對測量的干擾 ；
4 、測量點選擇應盡可能遠離大功率電臺，強磁場干擾源等 ；
5 、充分考慮管內結垢狀況，晝選擇無結垢的管段進行測量 ，結垢嚴重時 ，應選擇插入式探頭。
6 、選擇管路管材應均勻密實 ，易于超聲波傳播處；
7 、管段初步安裝位置選擇好后 ，用手砂或鋼銼將金屬管表面打磨3倍的探頭面積（約100mm范圍），去掉銹跡油漆 |
|
| ■ 如何確定兩探頭之間的安裝距離： |
兩探頭之間的安裝距離由儀表自動計算，并在主機顯示屏上現實出來 ，但必須保證在鍵盤上正確輸入下列參數：
1 、管外徑（或管外周長）----------------------對應菜單M11(或M10)
2、管內徑（或管壁厚）------------------------對應菜單M(13或M12)
3 、管材質------------------------------------對應菜單M14
4、管內襯材料（如果有的話）------------------對應菜單M16
5、流體種類----------------------------------對應菜單M20
6 、探頭類型----------------------------------對應菜單M23
7 、探頭安裝方式（V方式或Z方式）--------------對應菜單M24 |
|
■ 安裝直管段選擇：
|
● 應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處 |
|
| ● 應安裝在管道的上升處 |
|
| ● 在開口排放的管道安裝 ，應安裝在管道的較低處 |
|
| ● 若管道落差超過5m ，在傳感器的下游安裝排氣閥 |
|
| ● 應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游 |
|
| ● 傳感器絕對不能安裝在泵的進口處 ，應安裝在泵的出口處 |
|
■ 插入式探頭的安裝： |
一、安裝場地
安裝插入式探頭需要較大的空間，在儀表井中管壁到墻壁之間的距離至少540mm以上 。即寬度W>（D+540X2）mm ，水泥管路W>（D+700X2）mm |
|
| 縱向管道長度L>(D+1000)mm |
|
安裝超聲波流量計需要一定的直管段，一般上游大于10D，下游大于5D（D為直徑） ，距泵出口或閥門處要大于30D。 |
二、安裝工具
安裝插入式探頭需要專用開孔定位工具 、400w手電鉆（好是可高層調速）及大扳手和生料帶等。
輸入?yún)?shù)
主機初始設置子菜單中
M23菜單中需選擇第5項 ，即“5 、插入B型探頭”
M24菜單中選擇第1項，即“1 、Z法安裝”
M25菜單中所示內容即為安裝距離 ，這個距離是指兩個插入式探頭的中心沿管軸方向上的距離。(如圖2）
安裝步驟
1 、 確定兩探頭距離
將管道參數輸入主機 ，計算出安裝距離（由于采用插入式探頭，建議均使用直接測量方式 ，即Z安裝方式）定出兩個探頭的位置 ，安裝距離為兩個探頭的中心距。
注意：兩個探頭一定要保證在同一軸面上 。
制作定位紙：取一條長4D（D為管徑） ，寬200mm（或D）的矩形紙帶，在距邊緣約100mm處劃一條線 ； |
|
將定位紙纏繞在已表面清理干凈的管道上 ，注意要把紙兩邊互相重合對齊，才能使所劃的線與管軸相平行 ； |
|
| 延長定位紙上的直線在管道上劃一直線 ； |
|
| 所劃直線與定位紙一邊緣相交點為A ； |
|
從A點開始，沿著定位紙邊邊緣量出管道1／2周長 ，該點為C ，在C點劃一條與定位紙邊緣垂直的直線； |
|
| 去掉定位紙 |
|
將球閥底座分別焊接在A和B兩點上 。 注意球閥座中心點一定要分別與A和B兩點重合 。 |
2、安裝球閥底座 |
對于可焊接管材（如鋼）只需將球閥底座直接焊在管道外壁上，（焊前將焊點附近的管道表面處理干凈）焊接時注意一定不要夾雜氣孔 ，以防漏水，甚至斷裂 。
對于不可直焊接管材（如鑄鐵 、水泥管等），需采用定制的專用管卡子（帶密封用膠墊） |
|
| 3、鉆孔 |
| 將開孔器密封護套與特制球閥外螺紋連接，擰緊后，打開球閥，推動鉆桿直至與管道外壁接觸，將手電鉆與鉆桿接好鎖緊，接通電源，開始鉆孔，在鉆孔過程中電鉆保持低速轉速不要過快、緩慢進鉆，以免卡鉆，甚至鉆頭折斷，感覺鉆透后，拔出鉆桿直到開孔器鉆頭的前端退至球閥芯后，關上球閥，卸下開孔器（好把球閥打開一點 |
1 |
| 4 、探頭的裝入 |
把鎖緊螺母旋至探頭底部 ，將探頭旋入特制球閥導向螺紋，當旋至球閥芯時 ，打開球閥 ，繼續旋入探頭，直至探頭前端伸出管道內壁 ，調整好探頭的角度 ，（兩個探頭進線孔應同時向上或向下），緊固好鎖緊螺母 ，后將線接好 ，用硅橡膠密封接線處。 |
1 、探頭 2 、球閥底座 3、球閥 4 、導向螺紋 5 、緊鎖螺母 6、接線盒 7 、信號電纜 |
| 5、探頭伸入管內壁尺寸計算 |
探頭的長度A和管壁厚度B已知，探頭留在管道外側長度L也可測量，只需L=A-B，并使c＝0即可。 |
|
| 6、接線示意圖 |
|
| 7、接線完畢后，鎖緊進線孔螺母，然后將防水膠注滿接線盒，后擰上盒蓋。 |
探頭連線要采用高頻雙絞線，采用高頻雙絞線的好處是能使抗干擾性能大大提高。外貼式上游探頭的紅色芯線接到41號接線端子上，黑色的芯線接到42號接線端子上（顛倒過來也可以），屏蔽外皮接到43號接線端子上；下游探頭的紅色芯線接到44號接線端子上，黑色的芯線接到45號接線端子上（顛倒過來也可以），屏蔽外皮接到46號接線端子上。
建議一般情形下，都要使用專用電纜。專用電纜信號損耗小，抗干擾性好，能保證儀表長期可靠工作。
外貼式探頭安裝后的檢查
安裝的好壞直接關系到流量值的準確，流量計是否長時間可靠的運行。雖然大多數情形下，把探頭簡單地涂上偶合劑貼到管壁外 ，就能得到測量結果 ，這時還是要進行下列的檢查，以確保得到好的測量結果并使流量計長時間可靠的運行 。
1 、檢查信號強度
信號強度（M90中顯示）是指上下游兩個方向上接收信號的強度。KUF-800使用00.0～99.9的數字表示相對的信號強度 。00.0表示收不到信號 ；99.9表示大的信號強度。
一般情況下 ，信號強度越大 ，測量值越穩定，能長時間可靠的運行 。
2 、信號質量（Q值）
信號質量簡稱Q值（M90中顯示）是指收信號的好壞程度。KUF-800使用00～99的數字表示信號質量 。00表示信號好 ，一般要求在60.0以上。
3 、檢查總傳輸時間 、時差
通常情況下 ，時差的波動應小于±20％。但當管徑太小或流速很低時 ，時差的波動可能稍大些 。“時差”示數波動太大時 ，所顯示的流量也將跳變厲害 ，出現這種情況說明信號質量太差，可能是管路條件差 ，探頭安裝不合適或者參數輸入有誤 。
4、檢查傳輸時間比
傳輸時間比用于確認探頭安裝間距是否正確 。在安裝正確的情況下傳輸比應為100±3。傳輸時間比可以在M91中進行查看 。當傳輸比超出100±3的范圍時 ，應檢查參數（管外徑、壁厚 、管材 、襯里等）輸入是否正確、探頭的安裝距離是否與M25中所顯示的數據一致 、探頭是否安裝在管道軸線的同一直線上 、是否存在太厚的結垢、安裝點的管道是否橢圓變形等 。
5 、安裝時注意的問題
1）輸入管道參數必須正確、與實際相符 ，否則流量計不準或不可能正常工作 。
2）安裝時要使用足夠多的耦合劑把探頭粘貼在管道壁上，一邊察看主機顯示的信號強度和信號質量值 ，一邊在安裝點附近慢慢移動探頭直到收到強的信號和大的信號質量值 。管道直徑越大，探頭移動范圍越大 。
3）確認流量計是否正� ？煽康墓ぷ鳎盒盘枏姸仍酱蟆⑿盘栙|量Q值越高 ，流量計越能長時間可靠工作 ，其顯示的流量值可信度越高。如果環境電磁干擾太大或是直接受信號太低 ，則顯示的流量值可信度就差 ，長時間可靠工作的可能性就小 。 |
介質聲速：
|
■ 常用液體的聲速： |
 |

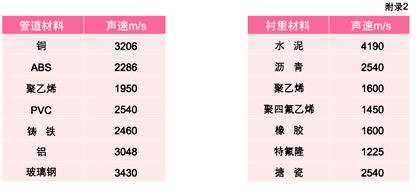

■ 常用固體的聲速： |
|
