| 磁性浮子液位計 |
| 產品型號：RUHZ-52 |
|
|
|
概述：
UHZ-52系列磁翻柱浮子液位計，是本廠引進、國內外同類產品，并加以吸收、消化 、提高，按原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品 � ？捎糜谒⒐� 、槽 、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封 、防泄漏適應于高壓 、高溫、腐蝕性介質的液位測量 ，使用可靠 、安全性好，它彌補了玻璃板（管）液位計指示不清晰 ，易破碎的不足 ，不受高、低溫度劇變的影響 ，不需多組液位計的組合 。全過程測量無盲區，顯示醒目 ，讀數直觀 ，測量范圍大。特別是現場指示部分 ，由于不與液體介質直接接觸 ，所以對高溫、高壓 、有毒 、有害、強腐蝕性介質 ，更顯其優越性 。因此 ，它比傳統的玻璃板（管）式液位計具有更高的可靠性、安全性 、性 、實用性。
磁翻柱浮子液位計的顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全 、可靠、耐用 ，而且各種型號的液位計上液位報警 、控制開關，可實現液位或界位的上 、下限報警 、控制、配上干簧-電阻式液位變送器 ，可將液位 、界位信號轉換成二線制4-20mmADC標準信號，實現遠距離指示 、檢測 、記錄與控制。該系列磁翻柱液位計可廣泛適用與電力 、石油 、化工、冶金 、環保 、船舶、建筑 、食品等各行業生產過程中的液位測量與控制 。 |
特點：
●適合容器內液體介質的液位、界位的測量。除現場指示 ，還可配遠傳變送器、報警開關 、控制開關 ，檢測功能齊全。
●指示新穎，讀數直觀、醒目 ，觀察指示器的方向可根據用戶需要改變角度 。
●測量范圍大 ，不受貯槽高度限制。
●指示機構與被測介質完全隔離 |
 |

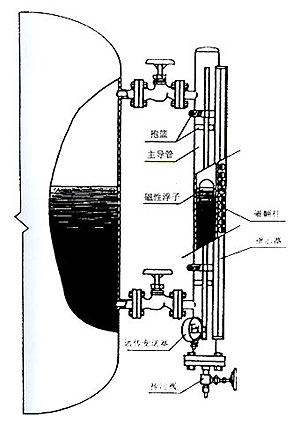

結構原理：
液位計根據浮力原理和磁性耦合作用研制而成 。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降 ，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器 ，驅動紅、白翻柱翻轉180° ，當液位上升時 ，翻柱由白色轉為紅色，當液位下降時 ，翻柱由紅色轉為白色 ，指示器的紅、白界位處為容器內介質液位的實際高度 |
|
液體介質密度與沉筒距對照表(PN1.6～4.0MPa)：
|
液體介質密度(g/cm3) |
沉筒距M(mm) |
典型液體介質示例 |
|
0.45～0.60
|
320～380
|
|
|
0.61～0.74
|
260～320
|
|
|
0.75～0.85
|
230～260
|
|
|
0.86～0.99
|
200～230
|
|
|
1.00～1.10
|
180～200
|
|
|
1.11～1.25
|
160～180
|
|
|
1.26～1.39
|
140～160
|
|
|
1.40～1.59
|
120～140
|
|
|
1.60～2.00
|
100～120
|
|
|
|
主要技術參數：
1 、測量范圍：0～15000mm
2 、準確度：±10mm
3、翻柱直徑：10mm
4 、公稱壓力：PV1.6～10.0MPa
5 、公稱通徑：DN20
6、介質密度：≥0.45g/cm3
7 、介質密度差：≥0.15g/cm3（測量界位）
8 、介質溫度：-40～+250℃（特殊要求可達450℃）
9、介質粘度：1st（0.001㎡/s）對于粘度大的介質或溫度低時易結晶的介質 ，可根據用戶要求選帶蒸汽夾套式液位計
10 、連接法蘭：采用化工部1997年新頒布的HG20592-20635-97標準。若采用其他標準（如GB 、ANSI 、DIN等標準），請用戶在訂貨時注明
11、XGZU-500系列光柱指示數字顯示調節報警儀祥見說明書 |
  |
|
報警器技術參數：
1、供電電源電壓：220V.AC，50Hz
2、輸出信號：二常開，二常閉開關信號
3、開關觸點容量：220V，2A
4、工作壽命：〉100000次
5、報警精度：±5mm
6、環境溫度：-40～+60℃
7、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。防爆標志dllBT4
8、報警開關防爆軟管接口：M20×1.5內螺 |
|
遠傳（變送）裝置技術參數：
1、遠傳裝置量程：0～15000mm；在同一個設備上，因量程過大而同時使用多臺同一型號的浮子液位計時，遠傳部分可以串聯使用，但用戶在訂貨時須注明
2、精度：±10mm
3、回差：±10mm
4、輸出信號：4～20mA.DC
5、遠傳大距離：3Km，敷設電纜電容、電感大值不超過0.13uF.4.12mH
6、電源電壓：24V.DC、220V.AC50Hz(浮子液位計配帶24V直流穩壓電源)
7、環境溫度：-40～+60℃
8、負載阻抗：250Ω
9、防爆軟管接口：M20×1.5內螺紋
10、功耗：<1.0W
11、防爆型式及防爆標志：經化工部電氣儀表防爆質量監督檢驗中心檢驗合格。防爆標志dllBT4
|
|

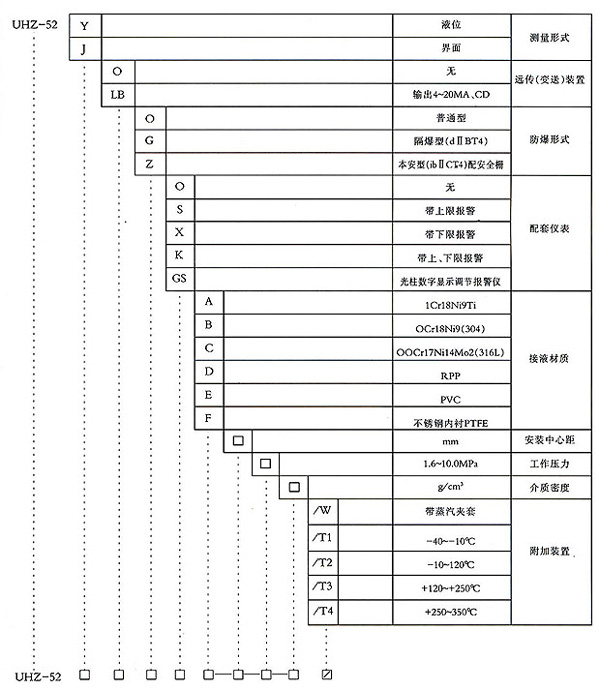

型號、規格：
|
 |
